Прокладки, оброблені з ЧПУ
Виготовляємо на замовленняРозпірки, оброблені на ЧПУз креслень клієнтів і файлів САПР, в т.чциліндричні проставки, прецизійні розпірки, трубні розпірки, плоскі прокладки та шайби, ступінчасті розпірки, різьбові розпірки та простінки, розпірки підшипників, прокладки двигуна та муфти, прокладки та монтажні дистанційні деталі. Наші можливості токарної обробки, фрезерування, свердління, розгортування та-різьбофрезерування дозволяють виробляти точні розпірки відповідних розмірів для машин, двигунів, насосів, гідравліки, електроніки, автомобільної, аерокосмічної та промислової промисловості.
Прокладка позиціонує, розділяє та вирівнює компоненти, таким чиномКонцентричність OD/ID, паралельність граней, довжина, прямокутність, товщина стінки та розрив краювирішити, чи правильно підходять вузли, вирівняти та попередньо натягнути. Обробляємо проставки залюміній (6061-T6, 6063-T5, 7075-T6, 5083), нержавіюча сталь (303, 304, 304L, 316, 316L, 17-4 PH), вуглецева та легована сталь (1045, 4140, 4340, пластина типу Q355), латунь (C36000, C46400), мідь (C10100, C11000) і титан (клас 2, клас 5), виготовлений із суцільного прутка, труби та плити - не литий -, тому кожен розмір вирізаний відповідно до креслення для прототипів і-виробництва невеликих обсягів. Деталі виготовляються відповідно до визначених розмірів, допусків, матеріалів і вимог до обробки, а сертифікати на матеріали надаються за запитом.
Типи прокладок із ЧПК, які ми виробляємо
Ми обробляємо широкий спектр типів прокладок. Нижче наведено найпоширеніші; якщо ваш малюнок показує іншу конфігурацію, надішліть його на перевірку.
Циліндричні розпірки
Круглі дистанційні деталі для валів і болтових вузлів.
матеріали: 6061-T6 · 4140 · 316L · C36000
Точні протистояння
Різьбові або гладкі стовпи для електроніки та панелей.
матеріали:303 · 316L · 6061-T6 · Титан 5 класу
Розпірки труб
Розпірки, виготовлені з труби з концентричними отворами.
матеріали: 6061-T6 · 316L · C46400 · 1045
Плоскі та шайбові прокладки
Тонкі плоскі дистанційні деталі та міцні-шайби.
матеріали:1045 · 6061-T6 · C36000 · 17-4 PH
Ступінчасті розпірки
Розпірки різного-діаметра для складного позиціонування.
матеріали: 4140 · 7075-T6 · 316L · C36000
Різьбові розпірки
Розпірні деталі з внутрішньою та зовнішньою різьбою для кріплення.
матеріали:303 · C36000 · 6061-T6 · 17-4 PH

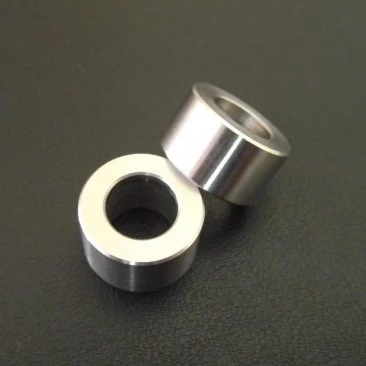

Проставки підшипників
Прецизійні розпірки для попереднього натягу підшипників і відстані.
матеріали:4140 · 4340 · 6061-T6 · 17-4 PH
Розпірки двигуна та муфти
Розпірки для кріплення двигуна, зазори муфти та центрування.
матеріали: 6061-T6 · 1045 · 4140 · 304
Прокладки та монтажні дистанційні деталі
Тонкі розпірки для вирівнювання, вирівнювання та кріплення.
матеріали: C36000 · 1045 · 6061-T6 · 316L
Не-магнітні прокладки
Проставки для приладів і магнітних вузлів.
матеріали:C36000 · C46400 · 6061-T6 · Титан класу 5
Прецизійні розпірки валів
Розпірки для позиціонування та утримання вала.
матеріали:4140 · 4340 · 17-4 PH · 316л
Розпірки, оброблені на замовлення
Одноразові та спеціальні прокладки з стрижня, труби та плити.
матеріали:7075-T6 · 4340 · 17-4 PH · Титан класу 5
Маєте індивідуальну прокладку? Надішліть свій малюнок
Процеси обробки з ЧПУ для прокладок
Токарна обробка з ЧПУ
Найкраще для:OD · ID · обличчя
Основний процес для циліндричних прокладок з щільним центром.
Фрезерування з ЧПУ
Найкраще для:квартири · шпонкові канавки · прорізи
Обробляє пласки, шпонкові канавки, шліци та поперечні отвори на розпірних корпусах.
Токарна обробка з ЧПУ з живим інструментом
Найкраще для:поперечні отвори · фрезеровані елементи
Завершує отвори, отвори та слоти в одній установці для точності.
Свердління та розгортання
Найкраще для:точність отвору · отвори під дюбелі
Розвернуті отвори, що кріпляться до H7 для запресовування-і валу.
Різьбофрезерування та нарізування
Найкраще для:опори · різьбові розпірки
Сліпа та наскрізна різьба для функцій протистояння чоловічий/жіночий.
Зняття задирок і ломка кромок
Найкраще для:грані · отвори · кути
Рівномірні розриви країв і отвори без задирок-для чистого складання.
Розпірні матеріали для ЧПУ
Для прокладок вибір матеріалу залежить відміцність, стійкість до корозії, вага, теплове розширення та провідність. Ми обробляємо прокладки з металевих матеріалів, перелічених нижче - алюмінію, нержавіючої сталі, вуглецевої та легованої сталі, латуні, міді та титану.
| матеріал | Загальні оцінки | Типове застосування спейсерів | Ключові переваги |
|---|---|---|---|
| Алюміній | 6061-T6 · 6063-T5 · 7075-T6 · 5083 · 5052-H32 | Стойки, розпірки двигуна та муфти, електроніка | Висока міцність-від-ваги, стійкість до корозії, анодована; 6061-T6 є стандартом загального призначення |
| Нержавіюча сталь | 303 · 304 · 304L · 316 · 316L · 17-4 PH | Прецизійні опори, морські та інструментальні розпірки | Стійкість до корозії; 316L підходить для хлоридних середовищ; 17-4 PH додає сили |
| Вуглецева та легована сталь | 1045 · 4140 · 4340 · Табличка типу Q355 | Навантажені проставки, проставки підшипників і валів | Висока жорсткість і міцність для навантажених і загартованих застосувань |
| Латунь | C36000 безкоштовна-різальна латунь · C46400 морська латунь | Не-магнітні прокладки, опори інструментів | Відмінна оброблюваність, стійкість до корозії, не-магнітна |
| Мідь | C10100 (OFHC) · C11000 електролітична мідь | Провідні та тепло{0}}прокладки | Висока електро- і теплопровідність |
| Титан | Ступінь 2 (CP) · Ступінь 5 (Ti-6Al-4V) | Аерокосмічні, морські та легкі високоміцні прокладки- | Чудова стійкість до корозії з найкращою міцністю-від-ваги |
Точність і геометрія прокладки
Розпірки визначаються своїми розмірами та геометричними співвідношеннями. Елементи нижче визначають, чи правильно підходять, вирівнюють і попередньо натягують вузли. Ми обробляємо їх по малюнку, а також підтягуємо за бажанням.
| Особливість | Типова здатність | Чому це важливо для Spacers |
|---|---|---|
| OD / ID Розміри | ±0,01–0,02 мм (точність до ±0,005 мм) | Розташування та розташування компонентів на кресленні |
| Концентричність OD/ID | 0,01–0,02 мм МДП | Вали працюють правильно, а проставки вирівняні |
| Паралелізм граней | 0,01–0,03 мм по гранях | Рівномірний розподіл навантаження та точне відстань |
| Довжина/Висота | ±0,02–0,05 мм (точність до ±0,01 мм) | Виправте зазор і попереднє натяг між компонентами |
| Прямоугольність | 0,02–0,05 мм | Обличчя сидять під кутом до отвору |
| Товщина стінки | ±0,05–0,1 мм на трубних прокладках | Рівномірна міцність і вага |
| Заломи та фаски | 0,1–0,5 мм або на малюнок | Чиста збірка без задирок і пошкоджень |
| Шпонкові канавки та прорізи | ±0,03–0,05 мм | Функції передачі крутного моменту та запобігання обертанню- |
| Шорсткість поверхні | Ra 0,8–3,2 мкм; Ra 0,4–0,8 мкм за запитом | Точність, осанка і зовнішній вигляд граней |
Критичні функції, які ми контролюємо
OD & ID- повернуто концентрично, щоб вали та сполучені частини вирівнювалися правильно.
Грані та паралелізм- торці, оброблені плоско та паралельно для рівномірного навантаження та точної відстані.
Контроль довжини- критична довжина та розміри стосу зберігаються на ±0,01 мм на точних прокладках.
Розриви країв- узгоджені фаски та очищені отвори для чистого складання та поводження.
Потоки та функції Standoff- метрична, UNC/UNF і спеціальна різьба правильної глибини та міцності.
Ідентифікація- номери деталей або лазерне маркування за запитом для відстеження та складання.
Термічна обробка та зняття напруги для прокладок з ЧПК
Навантажені сталеві та високоміцні{0}}алюмінієві прокладки проходять термічну обробку, як зазначено на кресленні. Зняття напруги перед фінішною обробкою забезпечує стабільність розмірів тонких і великих прокладок.
| Термічна обробка | Застосовні оцінки | Типові розпірні частини | Вигода |
|---|---|---|---|
| Загартування та загартування | 1045 · 4140 · 4340 | Навантажений вал і розпірки підшипників | Вища міцність і зносостійкість |
| Розчин + Старіння | 17-4 PH · 7075-T6 | Високоміцні-нержавіючі та алюмінієві прокладки | Міцність з корозійною стійкістю |
| Зняття стресу | Всі марки сталі · 6061-T6 | Великі та тонкі-розпірки перед фінішною обробкою | Покращує площинність і стабільність розмірів |
| Нормалізація | Пруток і пластина з вуглецевої сталі | Прокладки для підготовки конструкцій і зварювання- | Однорідна структура та оброблюваність |
Оздоблення поверхні для прокладок з ЧПУ
Поверхнева обробка захищає розпірки та готує їх до складання, зовнішнього вигляду чи вимог-стійкості до корозії -, зберігаючи при цьому точні поверхні, оброблені за стандартом.
Хімічна конверсія
Пасивація
Порошкове покриття
Покриття цинком
| Оздоблення поверхні | Застосовні матеріали | Типові розпірні частини | Основна вигода |
|---|---|---|---|
| Анодування (Тип II / Hard III) | 6061-T6 · 6063-T5 · 7075-T6 · 5083 | Стійки, проставки двигуна та електроніки | Корозійна і зносостійкість; колірні варіанти |
| Хімічна конверсія (хромат) | Сорти алюмінію | Електроніка-підготовлена до фарбування | Кондуктивний захист від корозії; основа фарби |
| Безелектричне нікелювання | 4140 · 4340 · 1045 · Алюміній | Промислові та навантажені розпірки | Рівномірний захист від корозії на всіх гранях |
| Пасивація | 303 · 304 · 316L · 17-4 PH | Точні опори з нержавіючої сталі | Видаляє вільне залізо, покращує стійкість до корозії |
| Покриття цинком | Вуглецева сталь | Сталеві прокладки-загального призначення | Економічний захист від корозії |
| Чорний оксид | 1045 · 4140 · 4340 | Розпірки промислові та машинні | Економічний захист від корозії; низька нарощування |
| Порошкове покриття / Підготовка фарби | Сталь · Алюміній | Конструктивні та зовнішні розпірки | Готові поверхні,-оброблені механічним фарбуванням за запитом |
Контроль якості прокладки
Ми перевіряємо OD/ID, концентричність, паралельність, довжину, прямокутність і різьбу протягом усього виробництва, щоб переконатися, що розпірки відповідають кресленню та правильно зібрані. Для задокументованих проектів ми можемо надати сертифікати матеріалів і протоколи перевірок для підтримки вашої вхідної перевірки.
Перевірка прямокутності та перпендикулярності
Перевірка виміру ШМ
Перевірка поверхні ШМ
Go/No-Go Перевірка розміру різьби
Перевірка штифтового мікрометра
| Пункт перевірки | Обладнання / Метод | Типові розпірні частини |
|---|---|---|
| OD / ID Розміри | Мікрометр · Діаметр · ШМ | Розпірки циліндричні та трубчасті |
| Концентричність і-вибіг | CMM · V-Блоки та індикатор | Розпірки валів і підшипників |
| Паралелізм граней | ШМ · Поверхнева пластина та індикатор | Точні та навантажені проставки |
| Довжина/розмір стопки | Ростомір · Мікрометр · ШМ | Прокладки зазору та попереднього натягу |
| Прямоугольність | CMM · Косинець та індикатор | Стійки та монтажні розпірки |
| Шпонкові канавки та прорізи | CMM · Датчики Plug & Go/No-Go | Анти{0}}прокладки обертання |
| Перевірка різьби | Go/No-Go Thread Gauges | Різьбові опори та розпірки |
| Шорсткість поверхні | Тестер шорсткості | Точні та несучі грані |
| Перевірка матеріалу | Спектрометр + Сертифікат на матеріал | Вхідна сировина (EN 10204 3.1 доступна) |
| Остаточна перевірка | ШМ + звіт про перевірку | Остаточне приймання розмірів |
Потрібен задокументований контроль якості?Надішліть нам свої креслення та вимоги до перевірки.
Обробка прототипу та мало{0}}об’ємної втулки
Проекти прокладок часто починаються з прототипів - нових конструкцій, перевірки придатності вузлів або заміни, які необхідно протестувати перед виробництвом. Механічна обробка прутка, труби та пластини дозволяє уникнути обробки інструментів і лиття, тому практичні прототипи та невеликі обсяги. Ми підтримуємопрототип і низька{0}}об’ємна обробка з ЧПУвід окремих зразків до повторних невеликих{0}}замовлень.
Обробка прототипу
Для нових конструкцій, валідації та перевірок відповідності.
Типова кількість:1–10 шт
Низькі-обсяги виробництва
Для пілотних систем і початкових серій.
Типова кількість:10–1,000+ шт
Повторне виробництво
Для запасних пластин і регулярних замовлень зі встановленими дизайнами.
Типова кількість:Виходячи з вимог проекту
Підходить для
Розпірки циліндричні та трубчасті
Точні опори та різьбові розпірки
Розпірки підшипників, двигунів і муфт
Розпірки плоскі та шайби
Ступінчасті та індивідуальні дистанційні елементи
Прокладки та монтажні прокладки
Упаковка та час доставки для прокладок, оброблених з ЧПУ
Упаковка
Захист поверхні:ПЕ пакети, захисна плівка на анодованих і полірованих поверхнях
Захист від корозії:Папір VCI для сталевих прокладок під час транзиту за кордон
Захист отвору:Кришки або пробки на прецизійних отворах за запитом
Змішані замовлення:Відсортовано за номером деталі з етикетками та контрольними списками кількості
Спеціальна упаковка:Підтримуються-спеціальні вимоги до пакування
Типовий час виконання
| Тип замовлення | Типовий час виконання |
|---|---|
| Прототип | 5–10 робочих днів |
| Замовлення малого-обсягу | 10–20 робочих днів |
| Замовлення на виробництво | 20–35 робочих днів, за графіком |
| Повторити замовлення | 10–25 робочих днів |
FAQ
Питання: 1. Які прокладки з ЧПУ ви можете виготовити?
A: Ми виготовляємо індивідуальні циліндричні прокладки, прецизійні розпірки, прокладки для труб, плоскі прокладки та шайби, ступінчасті розпірки, різьбові розпірки та простінки, розпірки підшипників, прокладки двигуна та муфти, прокладки та монтажні проставки за кресленнями замовника.
З: 2. З яких матеріалів ви виготовляєте розпірки?
A: Ми виробляємо прокладки з алюмінію (6061-T6, 6063-T5, 7075-T6, 5083, 5052-H32), нержавіючої сталі (303, 304, 304L, 316, 316L, 17-4 PH), вуглецевої та легованої сталі (1045, 4140, 4340), латунь (C36000, C46400), мідь (C10100, C11000) і титан (клас 2, клас 5).
Q: 3. Ви обробляєте розпірки з твердого матеріалу?
A: Так. Ми обробляємо прокладки з суцільного прутка, труби та плити, тому всі OD, ID, грані та деталі вирізані відповідно до креслення -, що зручно для прототипів і малого обсягу без ливарних інструментів.
З: 4. Яких допусків можна досягти на розміри прокладки?
A: Зазвичай ми дотримуємося ±0,01–0,02 мм на OD та ID (точність до ±0,005 мм), 0,01–0,03 мм паралельності граней і ±0,02–0,05 мм на довжині (точність до ±0,01 мм).
З: 5. Чи можете ви обробляти прокладки для тонкостінних-труб?
A: Так. Ми контролюємо товщину стінок трубчастих прокладок із значенням ±0,05–0,1 мм із циклами-зняття напруги, щоб підтримувати розміри тонких і великих прокладок стабільними.
Q: 6. Чи можете ви обробляти різьбові опори та різьбові прокладки?
A: Так. Ми можемо обробляти опорні різьби з внутрішньою та внутрішньою різьбою та різьблення для різьблення за кресленням, включаючи глухі та наскрізні різьби для корекції глибини.
Q: 7. Чи можете ви обробляти шпонкові канавки, прорізи та поперечні отвори?
A: Так. Наше фрезерування з ЧПУ та токарна обробка-інструментів дозволяють створювати шпонкові канавки, шліци, поперечні отвори та фрезерні площини в одній установці для забезпечення точності.
З: 8. Чи можете ви обробляти не-магнітні прокладки?
A: Так. Розпірки з латуні (C36000, C46400), алюмінію (6061-T6, 7075-T6) і титану (клас 5) підходять для чутливих приладів і магнітних вузлів.
З: 9. Яку обробку поверхні ви пропонуєте для прокладок?
A: Анодування (Тип II / Твердий III), хімічне конверсійне покриття, нікель без електроліту, пасивація, цинкування, чорний оксид і готові до обробки поверхні-.
Q: 10. Чи можете ви надати сертифікати матеріалів та звіти про перевірку?
A: Так. За запитом ми можемо надати сертифікати матеріалів (EN 10204 3.1), звіти про перевірку розмірів, звіти про ШМ та записи про паралельність.
З: 11. Чи приймаєте ви 2D-креслення та файли CAD?
В: Ми можемо працювати зі звичайними файлами STEP, STP, IGES, IGS, SolidWorks, DXF і 2D-малюнками.
Питання: 12. Який типовий час виконання прокладок, виготовлених з ЧПУ?
A: Типовий час виконання становить 5–10 робочих днів для прототипів, 10–20 робочих днів для малих-замовлень і 15–30 робочих днів для виробничих замовлень, залежно від складності, кількості, матеріалів і обробки.
З: 13. Чи можете ви впоратися з великим-виробництвом спейсерів?
A: Так. Ми підтримуємо кількість від окремих прототипів до повторюваних виробничих циклів від 1000+ шт., з токарною станкою з ЧПУ з подачею прутків- для послідовних, повторюваних прокладок.
Надішліть свій 2D-креслення або 3D-файл CAD, клас матеріалу, кількість і вимоги до обробки.
Популярні Мітки: оброблені з ЧПУ розпірки, Китай, оброблені з ЧПУ прокладки, виробники, постачальники, фабрика, титан
