Нержавіюча сталь з ЧПУ – це широке сімейство сплавів із різкими відмінностями в оброблюваності, стійкості до корозії та міцності в різних марках. Вибір неправильного класу може збільшити витрати на інструменти, подовжити терміни виготовлення та погіршити продуктивність деталей.
Цей посібник розбиває нержавіючі сталі серії 300-, серії 400 і дисперсійного зміцнення (PH) за металургійною структурою, хімічним складом і реальними характеристиками обробки. Це допомагає інженерам і групам закупівель вибрати правильний сорт для кожного застосування.
Багато команд недооцінюють вплив вибору оцінокоброблюваність нержавіючої сталі. Наприклад, сплави вільної-обробки працюють на 30-50% швидше, ніж стандартні аустенітні, з набагато меншим зносом інструменту.
Ми поєднуємо металургійну науку з досвідом-цеху, щоб надати вам практичну та-економну інформацію. Наша команда займається повною перевіркою матеріалів і оптимізацією процесу для точних деталей на замовлення.
Отримайте безкоштовну консультацію щодо матеріалів
Аустенітна серія (нержавіюча сталь з ЧПК серії 300)
Аустенітні нержавіючі сталі складають найбільшу частку виробництва нержавіючої сталі з ЧПУ. Вони не-магнітні, мають чудову стійкість до корозії та широко використовуються в промисловому та споживчому секторах.
Високий вміст нікелю та хрому забезпечує довговічність, але також створює унікальні труднощі при обробці -, особливозагартування нержавіючої сталі з ЧПУпитань. Правильні швидкості подачі та геометрія інструменту мають вирішальне значення, щоб уникнути швидкої поломки інструменту.
Нержавіюча сталь AISI 304 / 304L
Нержавіюча сталь AISI 304 є найпоширенішою аустенітною маркою з 18% хрому та 8% нікелю. Він забезпечує хорошу стійкість до корозії, відмінну формуемість і надійні механічні властивості.
Варіант 304L з низьким-вуглецевим вмістом зменшує-утворення карбіду після зварювання, що робить його ідеальним для зварних вузлів. Обидва сорти є стандартними-для загального призначенняФрезеровані деталі з ЧПУі точені компоненти.

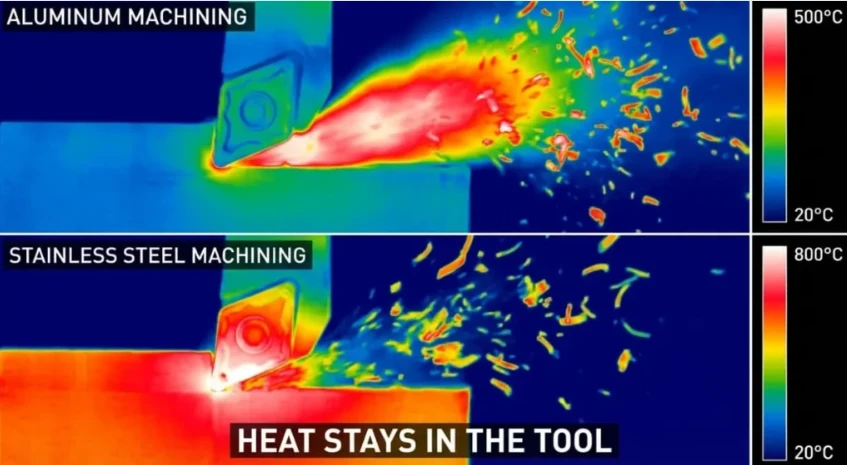

Обробка 304 вимагає жорстких установок і гострих твердосплавних інструментів. Зміцнення відбувається швидко, якщо інструмент треться, а не ріже, тому постійне навантаження на стружку є важливим.
Нержавіюча сталь AISI 316 / 316L
Нержавіюча сталь AISI 316 додає 2-3% молібдену до базової формули 304. Це оновлення підвищує стійкість до точкової корозії, особливо в середовищах, багатих хлоридами, наприклад у морських умовах і в умовах хімічної обробки.
316L — це версія з низьким-вуглецем, краща для зварюванняФланці з ЧПУі компоненти обробки рідини. Він коштує більше 304, але забезпечує критичну продуктивність у суворих умовах експлуатації.
Механічна обробка 316 відбувається повільніше, ніж 304, через більшу міцність і клейкість. Охолоджувальна рідина під високим{3}}тиском і вставки з позитивною-геометрією допомагають контролювати знос інструменту.
Нержавіюча сталь AISI 303
Нержавіюча сталь AISI 303 — це вільний-варіант обробки серії 300. Додана сірка та марганець утворюють вкраплення сульфіду марганцю, які чисто розбивають стружку, зменшуючи тертя інструменту та тривалість циклу.
Цей сорт є найкращим вибором для великого-обсягуЧПУ точені деталіі компоненти гвинтової машини. Він приносить деяку шкоду стійкості до корозії та формуванню заради значно покращеної оброблюваності.
Для проектів, які надають перевагу швидкості виробництва над максимальною ефективністю проти корозії, 303 скорочує загальну вартість деталей на 25-40% порівняно з 304.
Сімейство 2: мартенситна серія (нержавіюча сталь з ЧПК серії 400)
Мартенситні нержавіючі сталі є магнітними, гартуються за допомогою термічної обробки, мають високу міцність і зносостійкість. Вони містять 12-18% хрому з контрольованим рівнем вуглецю.
Ці марки популярні для валів, клапанів і компонентів, що зношуються, де твердість і механічна міцність важливіші за максимальну стійкість до корозії.
Нержавіюча сталь AISI 410
Нержавіюча сталь AISI 410 є основною мартенситною маркою з 12% хрому та помірним вмістом вуглецю. Його можна загартувати та відпускати для досягнення різноманітних профілів міцності та міцності.
Його зазвичай використовують дляВали з ЧПУта структурні частини промислового обладнання. Механічна обробка має середню складність; попередньо-загартована прутка може потребувати меншої швидкості подачі.
Нержавіюча сталь AISI 416
Нержавіюча сталь AISI 416 є мартенситною-безкоштовною обробкою з додаванням сірки для покращеного контролю стружки. Він пропонує найкращу оброблюваність з усіх нержавіючих сталей серії 400.
Він зберігає магнітні властивості і може піддаватися термічній обробці для отримання високої твердості. Це робить його ідеальним для точностіШтифти з ЧПУі кріпильні вироби випускаються великими партіями.
Багато інженерів не звертають уваги на 416 для проектів з магнітної сталі, але він часто забезпечує найкращий баланс продуктивності та вартості обробки.
Нержавіюча сталь AISI 440C
Нержавіюча сталь AISI 440C є мартенситною маркою з високим-вуглецем і -хромом. Після термічної обробки він досягає найвищої твердості з усіх звичайних нержавіючих сталей і чудової зносостійкості.
Використовується дляВтулки з ЧПУ, кромки ножів і опорні компоненти. Механічна обробка складніша через високу твердість, тому більшість цехів обробляють її в відпаленому стані перед остаточною термообробкою.
Сімейство 3: Ферритна серія (нержавіюча сталь з ЧПК серії 400)
Феритні нержавіючі сталі є магнітними, містять 12-30% хрому і мають дуже низький вміст нікелю. Вони пропонують хорошу корозійну стійкість і формувальність за нижчої вартості, ніж аустенітні марки.
Вони не можуть бути загартовані термічною обробкою, і, як правило, їх легше обробляти, ніж стандартні аустенітні марки.
Нержавіюча сталь AISI 430
Нержавіюча сталь AISI 430 є найпоширенішою феритною маркою, яка містить 17% хрому та не містить нікелю. Він забезпечує хорошу стійкість до атмосферної корозії та популярний для декоративних і конструкційних застосувань.
Це економічно-вибір дляКронштейни, оброблені на ЧПУі панелі, де не потрібна висока стійкість до корозії. Механічна обробка проста, з мінімальним робочим зміцненням порівняно з 304.
Сімейство 4: дисперсійне зміцнення (PH CNC нержавіюча сталь)
Нержавіючі сталі з дисперсійним зміцненням (PH) поєднують у собі високу міцність, гарну стійкість до корозії та чудову стабільність розмірів після термічної обробки. Вони зміцнюються за допомогою одного -процесу старіння при низькій температурі.
Ці марки є преміальними матеріалами для аерокосмічних, оборонних і високо{0}}промислових компонентів.
Нержавіюча сталь 17-4 PH
Нержавіюча сталь 17-4 PH (також називається нержавіюча сталь 630) є найпоширенішою маркою PH. Містить 17% хрому та 4% нікелю з додаванням міді, яка утворює твердий осад під час старіння.
Його можна обробити в стані-відпалу розчину, а потім-загартувати під час старіння до високої міцності з мінімальними деформаціями. Це робить його ідеальним дляаерокосмічні деталі з нержавіючої сталі з ЧПУі компоненти інструментів.
Для складних геометрій, які вимагають жорстких допусків після-термічної-обробки, 17-4 PH часто є найнадійнішим вибором.
Нержавіюча сталь 15-5 PH
Нержавіюча сталь 15-5 PH є модифікованою версією 17-4 PH з вищою міцністю та кращими поперечними властивостями. Він використовується для структурних компонентів, де критична рівномірна міцність у всіх напрямках.
Поведінка обробки подібна до 17-4 PH, з хорошим контролем стружки та помірним зносом інструменту. Зазвичай вказується длямедичні компоненти з ЧПУ з нержавіючої сталіі високо{0}}напружені промислові частини.
Короткий довідник: шпаргалка машиніста
У цій таблиці наведено основні властивості поширених марок нержавіючої сталі з ЧПК для швидкого порівняння. Використовуйте його як відправну точку для початкового вибору матеріалу.
| Оцінка | Серія | магнетизм | Рейтинг оброблюваності (1=важко, 10=легко) | Основні програми |
|---|---|---|---|---|
| 304/304L | аустенітний (300) | Не-магнітний | 4 | Загальнопромислові частини, харчове обладнання |
| 316/316L | аустенітний (300) | Не-магнітний | 3 | Морські, хімічні, медичні |
| 303 | аустенітний (300) | Не-магнітний | 7 | Багато{0}}точені деталі, кріплення |
| 410 | Мартенситний (400) | Магнітний | 5 | Вали, клапани, деталі конструкції |
| 416 | Мартенситний (400) | Магнітний | 8 | Прецизійні шпильки, шурупи, механічні кріплення |
| 440C | Мартенситний (400) | Магнітний | 2 | Підшипники, зношувані компоненти, ріжучий інструмент |
| 430 | Феритний (400) | Магнітний | 6 | Кронштейни, панелі, декоративні деталі |
| 17-4 PH | PH | Магнітний | 5 | Аерокосмічна техніка, інструменти,-високоміцні компоненти |
| 15-5 PH | PH | Магнітний | 5 | Медичні прилади, конструктивні аерокосмічні частини |

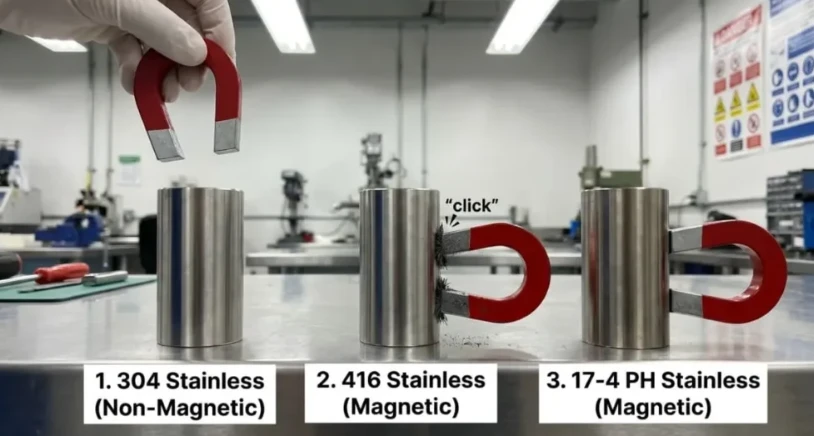

Швидкий магнітний тест може допомогти розрізнити сімейства сортів на цеху, але завжди перевіряйте за допомогою сертифікації матеріалів для критичних застосувань.
Якщо вам потрібна допомога у звуженні варіантів класу для вашого конкретного проекту, наша команда інженерів надасть безкоштовну підтримку у виборі матеріалу.
Запит на допомогу у виборі оцінки
Порада експерта: секретна зброя 416
Після десятиліть механічної обробки нержавіючої сталі наша робоча група постійно рекомендує нержавіючу сталь AISI 416 для проектів, які потребують магнітних, загартовуваних та-рентабельних сталевих деталей.
Більшість інженерів за замовчуванням використовують 304 або 316 без урахування 416, навіть якщо вимоги до корозії помірні, а магнітні властивості прийнятні. Перехід на 416 може скоротити час обробки на 30% або більше.
Він обробляється майже так само швидко, як-вільна механічна обробка вуглецевої сталі, але забезпечує корозійну перевагу 12% хрому. дляФітинги, оброблені ЧПУ, роз’єми та невеликі прецизійні компоненти, часто це найкращий вибір за ціною.
Завжди уточнюйте вимоги до корозії у вашої команди інженерів перед зміною класу. Для помірно корозійних внутрішніх або захищених середовищ 416 зазвичай працює ідеально.
Якщо у вас є деталь 304 або 410, яку ви хочете оптимізувати за вартістю, надішліть нам креслення, і ми оцінимо, чи 416 є життєздатною альтернативою.
Отримайте відгук про зниження витрат
Висновок: Конкретність економить гроші
Найбільшою помилкою під час пошуку нержавіючої сталі з ЧПК є вказівка «нержавіючої сталі» без чіткого сорту. Нечіткі визначення матеріалу призводять до неправильного вибору матеріалу, вищих витрат на обробку та потенційної поломки деталей.
Зіставляючи властивості марки відповідно до фактичних вимог до продуктивності - стійкість до корозії, міцність, магнетизм і оброблюваність -, ви можете значно знизити вартість деталей без шкоди для якості.
Наша команда alloys-metal.com спеціалізується на точностідеталі з ЧПУ з нержавіючої сталіу всіх основних класах. Ми забезпечуємо зворотній зв’язок DFM, сертифікацію матеріалів і повну перевірку якості для кожного замовлення.
Незалежно від того, чи потрібні вам прототипи чи обсяги виробництва, ми допоможемо вам вибрати правильний сорт і оптимізувати процеси обробки для отримання максимальної вартості.
Для проектів, що вимагають високої точності та складної геометрії, наш5-осьові деталі з ЧПУможливості забезпечують жорсткі допуски навіть на найскладніші компоненти з нержавіючої сталі.
Надішліть свій малюнок для оцінки
FAQ
З: 1. Яку нержавіючу сталь найпростіше обробляти за допомогою ЧПУ?
A: Нержавіюча сталь AISI 416, як правило, є найпростішою поширеною маркою для верстатів з ЧПК завдяки вільним-добавкам сірки для обробки. Він утворює коротку зламану стружку та спричиняє мінімальний знос інструменту. Для не-магнітних застосувань AISI 303 є найкращим безкоштовним-вибором обробки.
З: 2. Яка різниця між нержавіючої сталлю 304 і 316?
A: Нержавіюча сталь AISI 316 містить 2-3% молібдену, що надає їй кращу стійкість до точкової та хлоридної корозії, ніж 304. 316 є кращою для морських, хімічних і медичних застосувань, тоді як 304 є стандартом для загального використання. 316 також є дорожчим і трохи важчим для обробки.
Q: 3. Чи є нержавіюча сталь 17-4 PH магнітною?
A: Так, нержавіюча сталь 17-4 PH є магнітною як в умовах відпалу, так і в умовах старіння. Це сорт дисперсійного зміцнення, який поєднує високу міцність із хорошою стійкістю до корозії, що робить його популярним для застосування в аерокосмічному та промисловому інструментах.

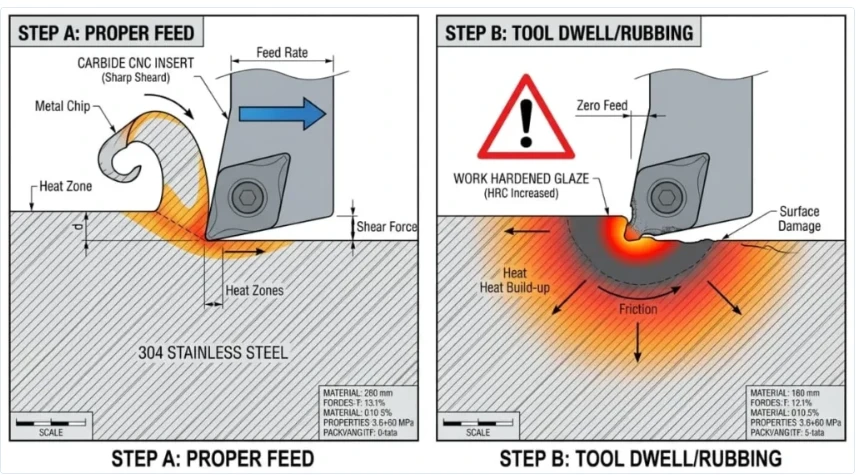

З: 4. Що спричиняє зміцнення при обробці нержавіючої сталі з ЧПУ?
A: Загартування відбувається, коли ріжучий інструмент треться об заготовку замість того, щоб робити чистий розріз. Пластична деформація поверхневого шару підвищує твердість, що прискорює зношування інструменту. Правильні швидкості подачі, гострі інструменти та жорсткі установки допомагають мінімізувати цей ефект, особливо для аустенітних марок, таких як 304.
Питання: 5. Чи можете ви обробити машину з ЧПУ з нержавіючої сталі 440C?
A: Так, 440C можна обробляти з ЧПУ, але зазвичай він спочатку обробляється в відпаленому (м’якому) стані. Після обробки деталь піддається термообробці для досягнення високої твердості. Механічна обробка повністю загартованої 440C потребує спеціального інструменту та нижчої швидкості подачі, тому більшість майстерень дотримуються послідовності -потім-загартування.
Q: 6. Яка найдешевша нержавіюча сталь для деталей з ЧПУ?
A: Нержавіюча сталь AISI 430 зазвичай є найнижчою-звичайною маркою через відсутність вмісту нікелю. Це феритний сорт із хорошою стійкістю до атмосферної корозії, підходить для кронштейнів, панелей і не-критичних структурних частин.
З: 7. Чи нержавіюча сталь 303 менш стійка до корозії, ніж 304?
A: Так, 303 має дещо нижчу стійкість до корозії, ніж 304, через додавання сірки для вільної обробки. Він все ще підходить для більшості внутрішніх і помірних зовнішніх застосувань, але не рекомендується для висококорозійних середовищ, таких як вплив солоної води.
З: 8. Що таке дисперсійне зміцнення нержавіючої сталі?
В: Дисперсійне зміцнення – це процес термічної обробки, при якому в структурі металу утворюються дрібні виділення сплаву, що підвищує міцність і твердість. Сорти PH, такі як 17-4 PH, обробляються в м’якому стані, а потім витримуються при низькій температурі для затвердіння з мінімальними розмірними викривленнями.
З: 9. Як вибрати між аустенітною та мартенситною нержавіючої сталлю?
A: Виберіть аустенітні марки (304, 316) для максимальної стійкості до корозії та не-магнітних властивостей. Вибирайте мартенситні марки (410, 416, 440C), якщо вам потрібні магнітні властивості, висока твердість або краща зносостійкість, а вимоги до корозії помірні.
З: 10. Чи коштує нержавіюча сталь з ЧПК дорожче, ніж алюміній?
В: Так, деталі з ЧПУ з нержавіючої сталі зазвичай коштують дорожче, ніж алюмінієві. Нержавіюча сталь має вищу вартість матеріалу, меншу швидкість обробки та більший знос інструменту. Однак він пропонує вищу міцність, кращу стійкість до корозії та вищу температурну стійкість для вимогливих застосувань.
Q: 11. Які варіанти обробки поверхні доступні для деталей з нержавіючої сталі з ЧПК?
A: Загальні види обробки включають -механічні обробки, дробеструйну обробку, щітку, полірування та пасивування. Пасивація особливо важлива для нержавіючої сталі, оскільки вона видаляє вільне залізо з поверхні та підвищує стійкість до корозії.
З: 12. Чи можете ви дотримуватися жорстких допусків на деталі з нержавіючої сталі з ЧПУ?
Відповідь: Так, за допомогою відповідних інструментів, жорстких налаштувань машини та контролю процесу можна постійно дотримуватися жорстких допусків на деталях з нержавіючої сталі. Допуски залежать від геометрії деталі, розміру та конкретного процесу обробки.
